圧入工事で過去最大径
－顧客ニーズにあわせたプレキャスト立孔－

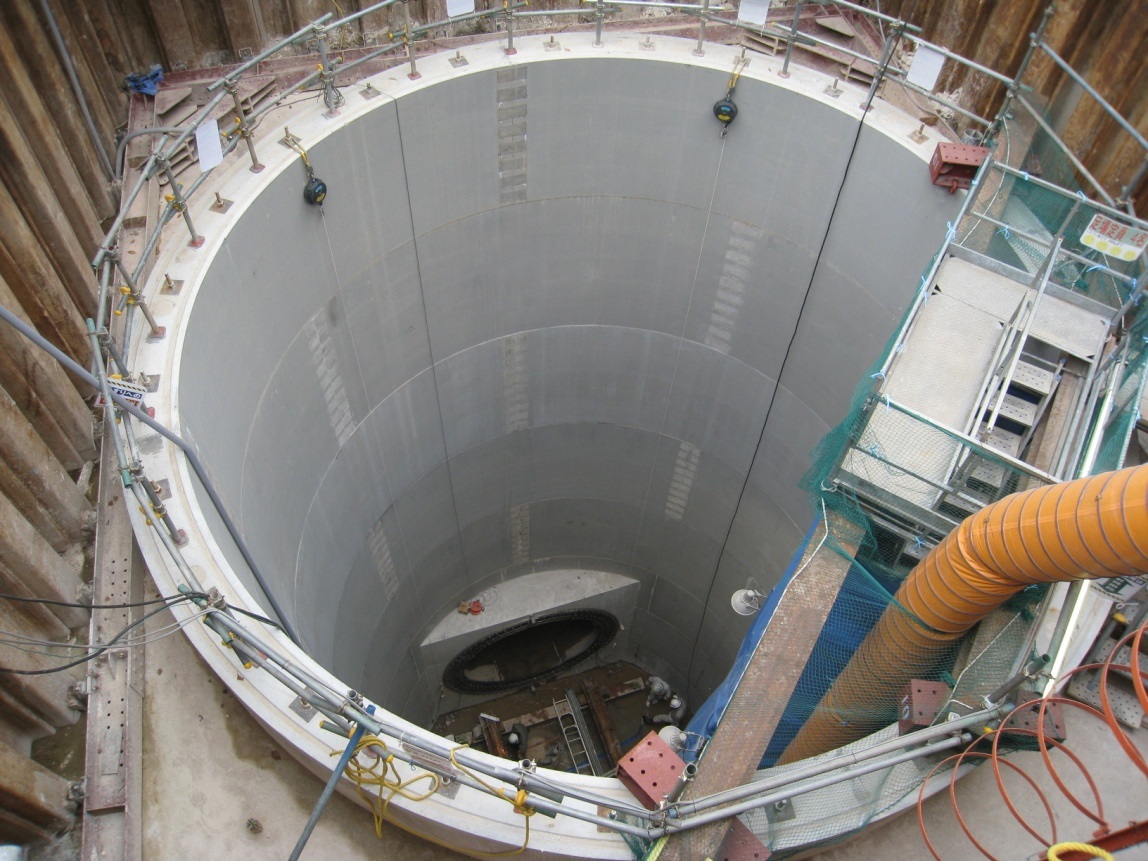

　左の写真は、熊本市が発注した都市計画事業・加勢川雨水6号線分水築造工事で採用されたプレキャスト立孔『ウェルマン』です。施工現場は熊本市東区東本町。市道にかかっていることから、交通の早期開放が要求され、また同市が地下水を上水道に利用しているため、地下水の影響が少ない同工法が採用されました。

[現場概要]
名称：都市計画事業加勢川雨水6号幹線分水施設築造工事
施工場所：熊本県熊本市東区東本町外地内
発注者：熊本市都市建設局河川公園課
製品仕様：内径φ7600(mm)外径φ8600(mm)円周方向
4分割ウェルマン L＝23.0(m)
工事期間：平成25年5月～8月
※ウェルマン工事期間のみ

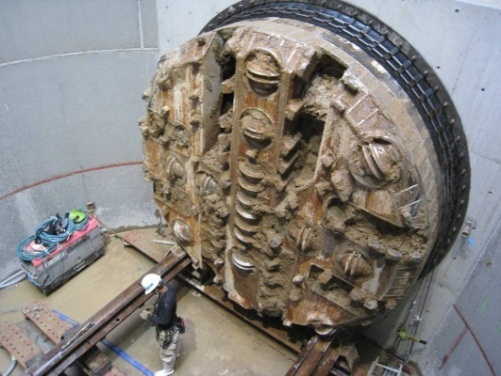

　立孔の外径は8.6メートルで深さ23メートル、流出部外径は4メートルとなっており、写真はシールドマシンがウェルマンに到達した際の状況です。

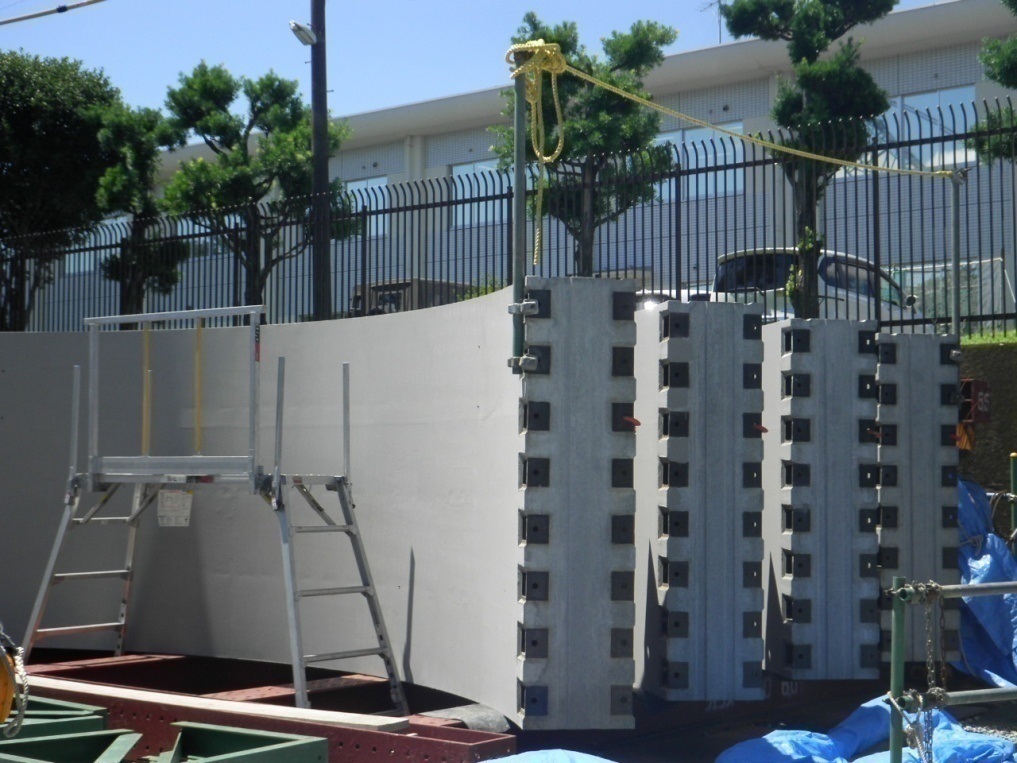

　圧入工事としては過去最大となる4分割ウェルマンが施工され、部材高さは2.5メートルと2メートル（写真が部材状況）、この部材を10段積み上げ（鋼製部材3段含む）構築しました。

（以上、引用：セメント新聞2015年1月5日）
