PCウェル
PCウェル工法とは、工場製作した鉄筋コンクリート造の単体ブロックを、施工地点にて接続・一体化し、内部をハンマグラブなどにより掘削・排土しながら、グランドアンカーなどを反力として圧入・沈設する工法です。
PCウェルの構造には、プレストレスコンクリート構造体(PC構造体)とプレキャストプレストレスト鉄筋コンクリート構造体(PPRC構造体)の2種類があります。
設計は、「道路橋示方書Ⅳ下部構造編」等の関連基準に従って杭基礎またはケーソン基礎として行います。
PCウェルが適用できる構造物には、橋梁下部構造(基礎と橋脚)、擁壁、工場施設、建築物、人工地盤などの基礎構造をはじめ、人孔・立坑やポンプ井等の内空を利用する地中構造物などがあります。外径1.6mから8.0m程度までの構造物に利用され、大深度(実績75m)の施工も可能です。昭和43年に橋梁基礎の実用化されて以来、2500基を超える実績があります。
施工法は圧入式オープンケーソン工法に分類され、プレキャスト構造物を沈設する工法であるため、施工精度、品質確保が容易であり、現場工程の短縮、狭隘現場での施工が可能な工法です。また、施工時の周辺地盤の乱れが少ないことから、既設構造物に近接して施工するケースに採用されることが多くあります。
2017年4月10日の日経コンストラクションに当社の製品が掲載されました!

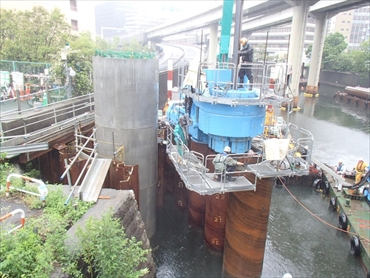

PCウェル(写真左側コンクリート橋脚部分)
写真:日経コンストラクション(撮影:鴻池組)
R東京駅から北に600m程の場所にある日本橋川で、再開発工事が行われています。当社はこの再開発工事のうち、橋脚の基礎を担当し製造・工事を実施しました。
トンネルやビルが立ち並び、施工スペースが限られた状況の中で、弊社のPCウェルの長所が最大限に生かされております。
設計いただいた方の知識・工夫がもちろんあっての工事でしたが、当社の技術力も十分に発揮された工事であったと自負しています。
[現場概要]
名称:大手町二丁目地区(再)日本橋川橋梁その他築造工事
施工場所:東京都千代田区大手町~中央区日本橋本石町
当社担当箇所:河川内橋脚部分
特長
【単体ブロックの形状】
①形状:規格品は円形で外径1.6~4.0m。
小判型、角型、分割による大口径(8m程度まで)も可能です。
②長さ:運搬を考慮し、2.0~2.5m
【構造】
プレストレスコンクリート構造体(PC構造体)とプレキャストプレストレスト鉄筋コンクリート構造体(PRC構造体)の2種類があります。
PC構造は、単体ブロック毎にプレストレスを導入します。PC鋼棒の本数はブロック毎に増減できます。
PRC構造は、沈設時に必要な最小のプレストレスを導入し、沈設後にネジ節鉄筋と鉄筋グラウトで一体化します。

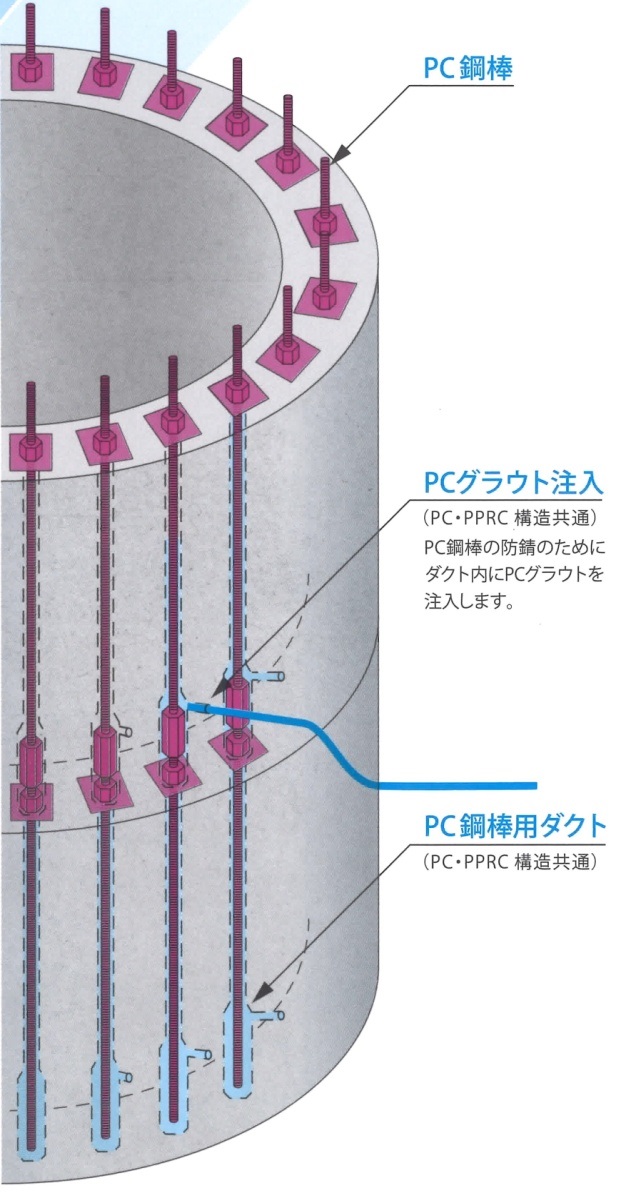

PC構造 |

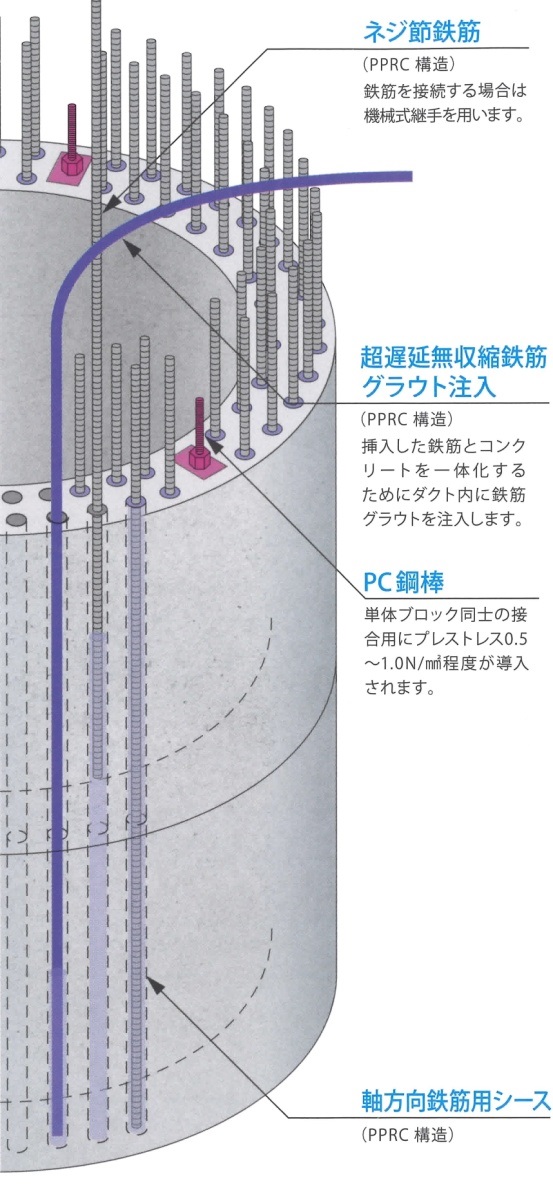

PRC構造 |
【施工深度】
60m程度までの実績が多くあります(75mの実績もあります)
【適用地盤】
①各種掘削機械を選定することにより超軟弱地盤から硬い砂れき層、硬質粘性土層まで幅広い地盤に適用可能です。
②施工中、ウェルの吊り下げができるため、自沈の恐れのある軟弱地盤や水上での施工も可能であり、仮締切・築島などを必要としません。
【品質】
ウェルを構成する単体ブロックが、工場製作のプレキャスト部材のため、品質に対して高い信頼性があります。
【工程】
①施工が同一作業の繰り返しで、管理が容易なため工期短縮が可能です。
②形による施工量の差がなく、通常の土質での沈設は平均2m/日前後です。

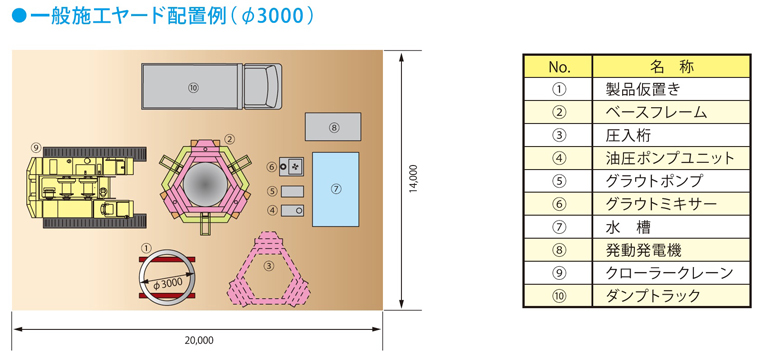

【施工ヤード】
給排水や脱水設備などの特別な設備が不要のため、狭い場所での施工が可能です。
【周辺への影響】
①施工時は低振動・低騒音であり、掘削時に泥水を使用しないため環境に配慮した施工法です。
②中堀圧入式施工(油圧ジャッキによる強制圧入沈下併用)のため周辺地盤の緩みが少なく、人家密集地や既設構造物の近接工事に適しています。
【施工精度】
掘削・圧入・沈下が連続的に行えるため施工中の周面摩擦力が小さく、大きな圧入力を必要としないため、従来のオープンケーソンに比べ施工精度が優れています。
